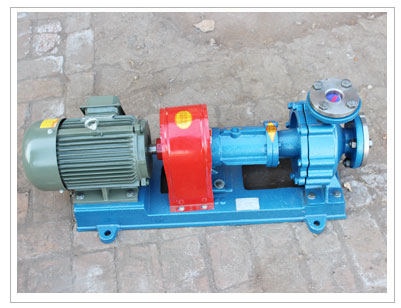

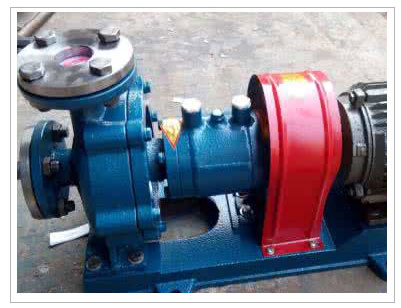

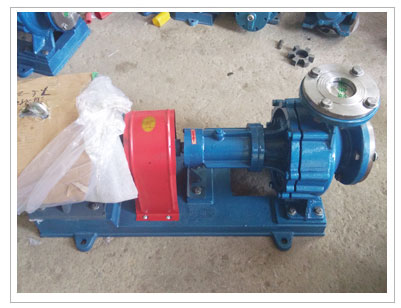

RY风冷式热油泵主要由泵体、泵盖、轴承体、支架、主轴、密封、轴承、叶轮八个大的零部件组成。

 RY风冷式热油泵是我厂在消化吸收国外油泵的基础上研制开发的第二代产品，基本结构形式为单级单吸悬臂式角支撑结构。泵的进口为轴向吸入，出口为中心垂直想向上，和电机装于同一底座上。
 采用双端球轴承支撑的结构形式，前端轴承采用润滑油润滑，后端采用润滑脂润滑，中间有一导油管，用以随时观察密封情况和回收导热油。
 采用自然散热，改变了传统的水冷却结构，使结构简单，体积小，运行费用低，性能稳定，使用可靠。

RY风冷式热油泵在我国载体加热系统中得到了广泛的使用，已进入石油、化工、橡胶、塑料、制药、纺织、印染、筑路、食品等各个工业领域，主要用于输送不含固体颗粒的弱腐蚀性高温液体。使用温度≤350℃。是一种理想的热媒油循环泵。

RY风冷式热油泵的密封形式：
 （1）采用填料密封的机械密封相结合的形式，填料采用耐高温的材料，具有良好的热态适应性，机械密封采用机械强度高、耐磨性能好的硬质合金材料，提高了高温环境下的密封性能;
 （2)采用第三代聚四氟乙烯（简称PTFE）做唇形密封，使密封性能产生了飞跃，比橡胶密封可靠性提高约25倍，耐腐蚀性能极强。

RY风冷式热油泵测试起车前的准备
 主要是把被试验的 导热油泵与驱动电动机安装到试验台上去进行测试。
 1）RY风冷式热油泵的吸入口、吐出口法兰与试验回路的吸入口、吐出口管道法兰之间的密封垫圈，因高温高压的等级不同，可采用铝垫、铜垫、钢垫和缠绕垫。一般来说，高温高压试验回路安装用垫圈只许使用一次，不能重复使用。若试验温度超过200℃，应采用缠绕垫圈。
 2）试验回路进、出口管道法兰与泵吸入口、吐出口法兰用螺栓紧固连接。螺栓的拧紧操作，应按事先计算的预紧力进行。
 3）驱动电动机与RY风冷式热油泵的连接安装，应按电动机、泵各自的合装要求进行，特别要注意同心度与连接螺栓的预紧力。
 4）启动电缆的连接，应按电气设备安装有关规程进行，要绝对防止虚接与短路。RY风冷式热油泵主要由泵体、泵盖、轴承体、支架、主轴、密封、轴承、叶轮八个大的零部件组成。

RY风冷式热油泵测试起车前的准备

 主要是把被试验的 导热油泵与驱动电动机安装到试验台上去进行测试。
 1）RY风冷式热油泵的吸入口、吐出口法兰与试验回路的吸入口、吐出口管道法兰之间的密封垫圈，因高温高压的等级不同，可采用铝垫、铜垫、钢垫和缠绕垫。一般来说，高温高压试验回路安装用垫圈只许使用一次，不能重复使用。若试验温度超过200℃，应采用缠绕垫圈。
 2）试验回路进、出口管道法兰与泵吸入口、吐出口法兰用螺栓紧固连接。螺栓的拧紧操作，应按事先计算的预紧力进行。
 3）驱动电动机与RY风冷式热油泵的连接安装，应按电动机、泵各自的合装要求进行，特别要注意同心度与连接螺栓的预紧力。
 4）启动电缆的连接，应按电气设备安装有关规程进行，要绝对防止虚接与短路。

1、泵体 2、叶轮螺母 3、叶轮 4、泵盖 5、泵轴 6、轴承 7、轴承体 8、导油管 9、轴承压盖 10、支架 11、油封 12、填料

RY型高温导热油泵性能参数表
