LC罗茨油泵系列

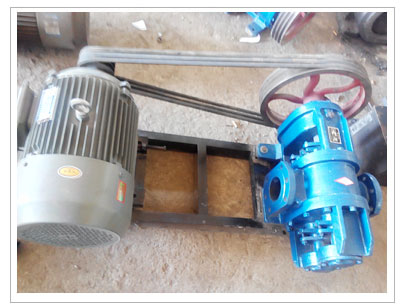

LC外润滑罗茨泵
LC外润滑罗茨泵产品说明

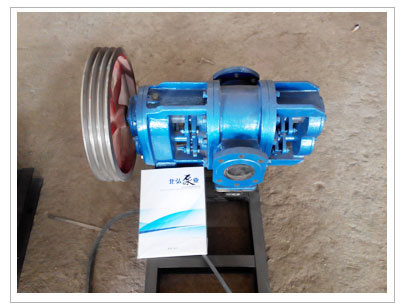

LC外润滑罗茨泵专门为陕西、山西等地区纸箱制造厂量身定做.LC外润滑罗茨泵由泵体、泵盖、轴、传动齿轮、三叶凸轮转子、填料、压盖等部件组成。
LC外润滑罗茨泵的工作原理,主从凸轮转子在泵体中相互啮合,由于凸轮转子的齿顶和壳体内孔表,以及轮齿与侧板之间的间隙很小,因而把吸入腔和压出腔隔开,当齿轮旋转时,啮合点前侧啮合着的齿逐渐退出啮合,空间增大,形成局部真空,介质在大气压的作用下,进入吸入腔,啮合点后侧逐渐进入啮合,把齿间的介质挤压出来,从压出腔输出到管路中去,当齿轮不断地转动时,LC外润滑罗茨泵就不断地吸入和压出。
轴承外置型外润滑罗茨泵采用了轴承与传输介质相隔离的结构,轴承进行单独润滑,转子采用合金钢制造,并采取特殊的热处理工艺,转子表面硬度可达HRC60以上,具有极强的耐磨性,提高了泵的寿命。
动力齿轮型外润滑罗茨泵的主要结构特点是输送介质工作轮和动力传输齿轮是分开的,输送介质的工作轮不承载传输动力,而动力传输齿轮不与输送的介质接触。轴承、动力传输齿轮都被置于一个润滑条件良好的齿轮箱中。根据各自的工作条件进行精心设计和制造,有效地保障了泵的工作可靠性。因此,该泵具有较长的使用寿命和较强的适应性。

LC外润滑罗茨泵性能参数:

型号 流量
 m3/h
工作
压力
 mpa
进出
口径
 mm
允许吸
上高度
 m

传动形式

配用功率 功率
 KM
泵效率
 %
选数
 r/min
介质
温度
 ≤℃
减速器
 型号
三角带
 代号
电动机型号
LC-10/0.6 10 0.6 40 6 ZD14 A1778 Y
100L2-4
 YB
3 62 400 140
LC-18/0.6 18 0.6 50 6 ZD14 A1778 Y
I 132S-4
 YB
5.5 62 400 140
Y
II 112M-4
 YB
4 62
140
LC-38/0.6 38 0.6 65 6 ZD14 B2350 Y
II 132M-4
 YB
7.5 65 400 140
LC-50/0.6 50 0.6 100 6 ZL200
Y
180M-4
 YB
15 70 445 140
LC-80/0.6 80 0.6 200 6 ZL200
Y
225M-4
 YB
30 70 209 140140
LC-100/0.6 100 0.6

200

6 ZL23.1
Y
250M-4
 YB
37 73 254 140
