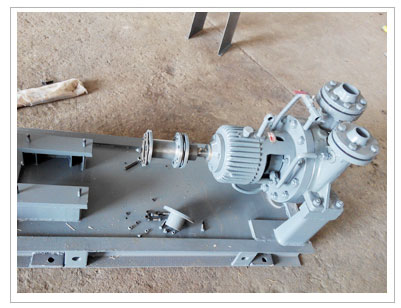

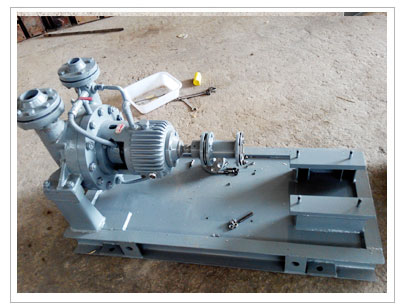

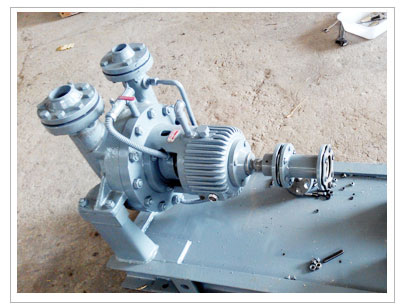

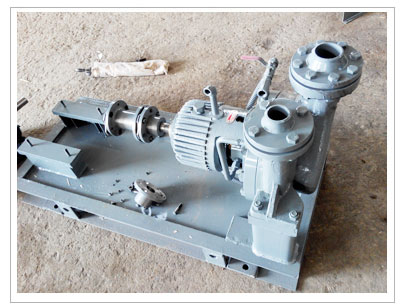

AY型多级离心油泵概述:

AY型多级离心油泵是在老Y型油泵系列的基础上进行改造并重新设计的.它是为满足现代化建设的需要,尽快地适应以节能为中心的设备更新换代而发燕尾服的新产品,具有下列特点.
1,轴承体部件将原35,50,60轴承体分别用45,55,70轴承体,提高了可靠性.
2,水力过流部位采用低比转速泵的水力结构设计,平均比Y型油泵的效率提高6-10%.
3,为保持继承性,AY型油泵的结构形式,安装尺寸,性能参数范围保持与Y型油泵相同,便于老装置更新改造.
4,零部件通用化程度高,通标件为几个系列产品共用.
5,选材精炼,主体以Ⅱ,Ⅲ类材料为主,轴承体等零件增加为铸钢,铸铁两种,为寒冷地区露天使用,船用提供了有利条件.
6,轴承有空气冷,风扇冷,水冷三种,根据泵的不同使用温度选用.其中风扇冷尤为适用于缺水或水质差的地区.
AY型单,两级油泵系列性能范围
流量Q=2.5～600m3/h
扬程H=30～330m
温度T=-45℃～+420℃
AY型油泵可用在石油精制,石油化工和化学工业及其他地方输送不含固体颗粒的石油,液化石油气和其他介质.

AY型油泵型号意义
   50AY  Ⅱ  60× 2B, 250AYS  Ⅲ  150C
50,250——吸入口直径mm
A——第一次改造
Y——离心油泵
S——第一级叶轮为双吸
Ⅱ,Ⅲ——过流部分零件材料代号
Ⅰ类为HT250,
Ⅱ类为ZG25,
Ⅲ类为ZG1Cr13Ni
60,150——单级扬程m
2——级数
B,C——叶轮切割次数,顺序以A,B……表示
