 三螺杆泵系列

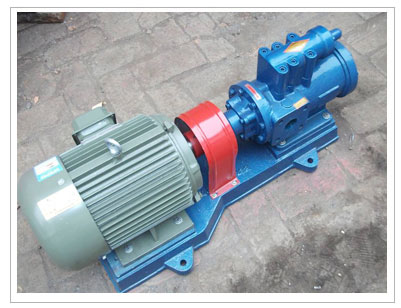

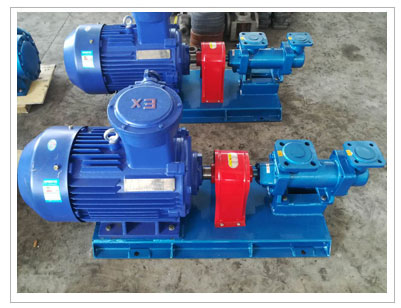

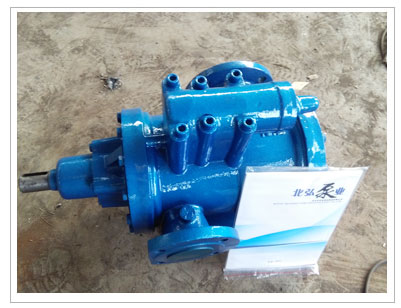

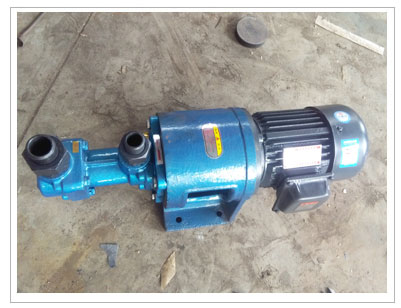

3G三螺杆泵
3G三螺杆泵产品说明


北弘泵业经过多年风雨历程,在三螺杆泵实体产业发展路上越走越宽,不仅以独特产品优势,良好的品质产品,嬴得了众多的市场份额,而且企业也不断壮大发展,企业的综合实力和资质也不断提升,10年磨一剑,企业发展实力更强。
自从生产的3G螺杆泵投放市场以来深受消费者的青睐。我们感谢客户.让我们携起手来,继续创造美好前景.让我们的工作更顺利;让我们的国家工业更强大;让我们的民族更伟大.

3G螺杆泵是转子式容积泵,由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合,得以在泵的进口之间形成数级动密封腔室,这些动密封腔室将不断把液体由泵进口轴向移动到泵出口,并使所输液体逐级升压,从而形成一个连续、平稳、轴向移动压力液体。
3G螺杆泵所输液体为各种不含固体颗粒,无腐蚀性油类及类似油的润滑性液体,所输液体粘度为1.2-100E(3.0-760cst),高粘度液体亦可通过加温降粘后输送.

1、结构简单:具有多种结构形式,一般小流量0.2~6.5m3/h,泵的泵体和衬套合为一体(统称泵体),轴封为机械密封。中等流量以上的泵衬套为一单独的零件固定于泵体内,大流量泵多制成双吸结构卧式安装,轴封根据输送介质的不同有机械密封和填料密封两种。船用泵的安装形式有卧式和立式两种,原动机为交、直流船用电动机。
2、寿命长:三螺杆泵的主动螺杆由电动机驱动,主、从杆之间没有机械接触,而由所输压力液体驱使从杆绕轴心线自转,主、从杆之间、螺杆与衬套之间皆有一层油膜保护,因而泵的机械摩擦极小,寿命长。
3、三螺杆泵具有高吸入能力,所输液体在泵内作轴向匀速直线运动,压力脉动小,流量稳定,噪音低,由于转动部件惯性小,则起动力矩和振动很小。
4、为保障泵,电机及管路系统的安全,中等流量以上的螺杆泵均带有安全阀当压力超过安全阀的设定压力时,高压油将回流至泵的进油口。

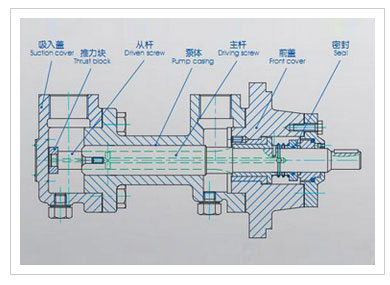

3G三螺杆泵结构特点:
  一般采用机械密封(特殊要求,可选用磁力驱动,零泄露结构).泵通过爪型联轴器由电动机驱动.从主轴外伸端向泵年,为顺时针旋转.
产品材质:
  主,从螺杆16MnCrS5,40Cr,45,38CrMoALA

  泵体:HT200,QT450-10,ZCuSn10Pl,ZG270-500


关于三螺杆泵组选型配置须知及使用开机注意事项的重要说明
1、严禁无介质空转,启动开车前请务必加入润滑性介质或输送介质。
2、严禁一切杂物焊渣等进入泵腔内,务必保持泵腔和管道内部的清洁度。
3、严禁使用管道过滤器或Y型过滤器装置,配置过滤器请保障过滤面积是泵进口通径截面积的20-30倍。并依据介质的清洁度正确配置过滤网的目数。
4、严禁泵的进出口管道与泵的进出口管道不匹配,管道通径配置必须和泵的进出口通径一致。以免发生汽蚀或无法自吸。管道过细必定导致汽蚀,从而使泵处于吃不饱的状态下工作,导致三螺杆泵组流量压力下降甚至是异常的振动和噪音,长时间运行还将导致卡泵和螺杆泵的严重损坏。
5、三螺杆泵的安装高度必须充分考虑泵的汽蚀条件和泵的自吸能力(汽蚀余量与介质粘度 转速和螺杆的导程有关)。
6、由于包装运输起吊装卸以及管道螺栓紧固的作用可能易使泵的原出厂定位产生变化甚至严重错位,所以三螺杆泵组管系配置安装固定完毕后,一定要在启动开车之前重新检查三螺杆泵和电机的同轴度。
7、严禁背压启动开机和关闭进口出口阀门的情况下启动开机。
8、严禁不符合泵旋转标识的方向启动旋转。


三螺杆泵装卸要求

三螺杆泵装卸时,应将吊钩钩在包装箱上所标明的位置上。
泵/机组由合格的人员小心运送,避免猛烈撞击。
运输过程中保持泵/机组方向并注意包装指示。
运输和储存过程中泵进、出口应被封闭。
包装材料必须按当地规定处理。
起吊设备(如叉车、起重机、吊具、滑轮、吊绳等)必须保障其强度且由有资格的人员操作。
泵或泵机组的重量件数据表。
泵或泵机组起吊时必须牢固,如泵体、法兰或底座。


3G螺杆泵性能参数

型号 排出压力
P MPa
流量 Q 转速n
r/min
必需汽蚀余量 rm 效率η % 电动机
m3/h L/min 功率kw 型号
25×4-46 1.0 0.8 13 1450 4 62 0.75 Y802-4
2.5 0.6 10 60.6 1.5 Y90L-4
1.0 2.0 33 2900 4.5 59.4 1.5 Y90S-2
2.5 1.6 26 69 3 Y100L-2
30×4-46 1.0 1.6 26 1450 4.5 63.5 1.1 Y90S-4
2.5 1.2 20 61 2.2 Y100L1-4
1.0 3.6 60 2900 5 60 2.2 Y90L-2
2.5 3.2 53 69 4 Y112M-2
36×4-46 1.0 2.8 46     1450 4.5 66 2.2 Y100L1-4
2.5 2.4 40 66.5 4 Y112M-4
1.0 6.5 108 2900 5 60.5 4 Y112M-2
2.5 6 100 72 7.5 Y132S2-2
42×4-46 1.0 4.8 80 1450 5 62 4 Y112M-4
2.5 4.2 70 73 5.5 Y132S1-4
1.0 10.5 175   2900 5.5 61 5.5 Y132S1-2
2.5 10 166 72 15 Y160M2-2
45×4-46 1.0 6.3 106   1450 5 70 3 Y100L2-4
2.5 5.9 99 74 7.5 Y132M-4
1.0 13.5 225   2900 5.5 60 7.5 Y132S2-2
2.5 13 217 75 15 Y160M2-2
    60×4-46 1.0 15.5 255   1450 5 71.3 11 Y160M-4
2.5 14.5 245 74 15 Y160L-4
1.0 32 533   2900   5.5 63 18.5 Y160L-2
2.5 31.5 525 77 37 Y200L2-2
70×2-46 0.6 24 400   1450 5 71 7.5 Y132M-4
1.0 23.5 390 75 11 Y160M-4
1.6 22.5 370 76 15 Y160L-4
  70×4-46 1.0 24.5 408   1450 5 72.5 18.5 Y180M-4
2.5 23.5 392 79 30 Y200L-4
  80×2-46 0.6 36.5 608   1450 5 72 11 Y160M-4
1.0 35 594 75.5 18.5 Y180M-4
1.6 34.5 575 76.5 22 Y180L-4
  80×4-46 1.0 37 617   1450 5.5 72 30 Y200L-4
2.5 35 590 78.1 45 Y225M-4
100×2-46 0.6 72.5 1208   1450 5 73 22 Y180L-4
1.0 71 1183 77 37 Y225S-4
1.6 60.5 1158 79 45 Y225M-4
100×4-46 1.0 72.5 1208 1450 5.5 73 55 Y250M-4
2.5 70 1165 78.5 75 Y280S-4
  S100×3-27 0.6 72 1196   1450 6 62 22 Y180L-4
1.6 70 1160 72 55 Y250M-4
2.5 69 1145 74 75 Y280S-4
S120×3-27 0.8 123 2055   1450 6 74.5 55 Y250M-4
1.5 120 2010 76 90 Y280M-4
2.5 115 1920 78.5 132 Y315M-4
