YCB圆弧齿轮泵系列

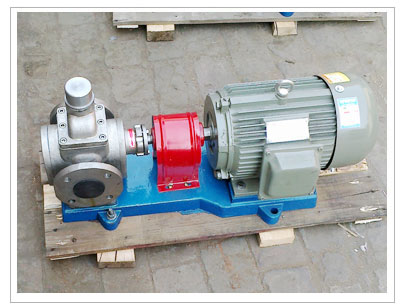

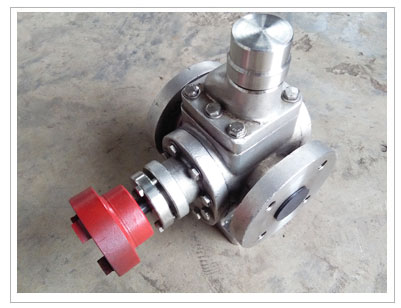

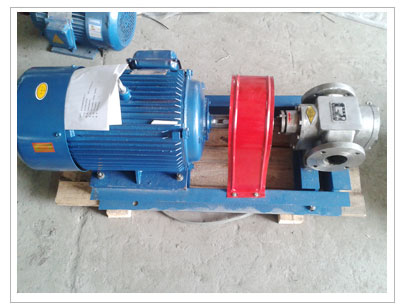

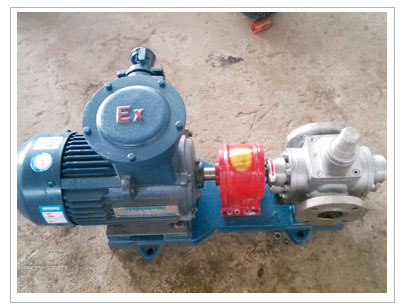

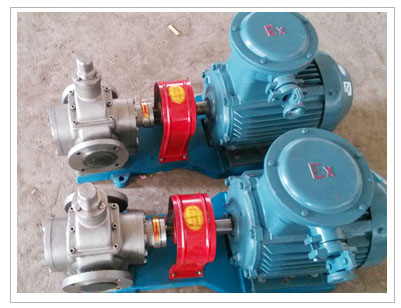

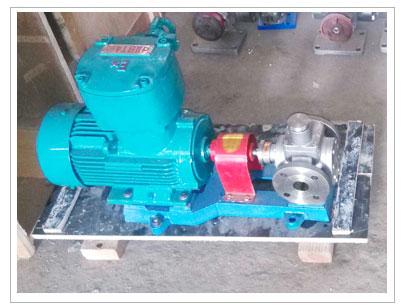

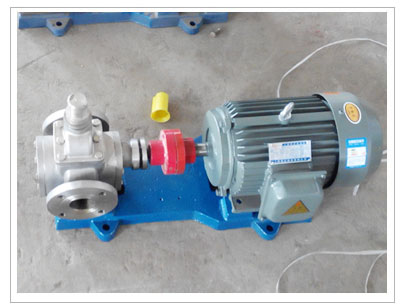

YCB不锈钢圆弧齿轮泵
YCB不锈钢圆弧齿轮泵产品说明

YCB不锈钢圆弧齿轮泵适用于输送不含固体颗粒和纤维,低腐蚀性,温度不高于200℃,粘度为5×10-6~1.5×10-3m2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体;如用于石油,化工,冶金,矿山,电站等行业油类介质的转输,增压,燃油喷射等以及大型机械设备中稀油循环中,在各类机械设备中均可做润滑泵使用.在输油系统中可用作传输,增压泵;在燃油系统中可用作输送,加压,喷射的燃油泵;在一切工业领域中,均可作润滑油泵用,


YCB系列不锈钢齿轮泵可以采用铜齿轮配合机械密封装配使用,主要用于有挥发性易燃,易爆场合输送汽油,柴油,甲苯等类似的易燃介质.圆弧齿轮泵采用了连续接触齿轮,即双圆弧加正弦曲线复合成齿形,可淘汰渐开线齿轮输送泵.圆弧齿轮泵齿轮在两啮合齿廓间为一点连续接触,不会产生困油现象,解决了渐开线齿轮泵因困油现象导致泵的振动,噪声,轴承负载增大等现象.因此圆弧齿轮泵效率高,噪声低,并具有良好的节能效果.


YCB不锈钢圆弧齿轮泵主要有齿轮,轴,泵体,泵盖,轴承套,轴端密封等组成.齿轮采用双圆弧正弦曲线齿形制造.它与渐开线齿轮相比突出的优点是齿轮啮合过程中齿廓面没有相对滑动,所以齿面无磨损,运转平稳,无因液现象,噪音低,寿命长,效率高.该泵摆脱了传统设计的束缚,使得圆弧齿轮泵在设计,生产和使用上进入了一个新的领域.


YCB不锈钢圆弧齿轮泵设有安全阀作为超载保护,安全阀全回流压力为泵额定排出压力的1.5倍.也可在允许排出压力范围内根据实际需要另行调整.但注意本安全阀不能作减压阀长期工作,需要时可在管路上另行安装.

泵轴端密封设计为两种形式,一种为机械密封,一种是填料密封,可根据具体使用情况和用户要求确定.从主轴外伸端向泵看,为顺时针旋转.


YCB不锈钢圆弧齿轮泵安装要点:

1、YCB不锈钢圆弧齿轮泵机组外轮廓面与墙和相邻机组间的间距应留一些空间,方便以后的维护。

2、YCB不锈钢圆弧齿轮泵与电动机的联轴器中心对准。

3、YCB不锈钢圆弧齿轮泵底座平整。

4、设备紧固件牢固。

   YCB耐腐蚀圆弧齿轮泵用柱销联轴器是利用若干非金属材料制成的柱销,置于两半联轴器与外环内表面之间的对合孔中,通过柱销传递转矩实现两半联轴器联接,电机轴与泵轴间无间隙钢性联接联轴器结构的设计,实现了电机轴与泵轴的一体化,确保了电机轴与泵轴间的同轴度,确保了YCB圆弧齿轮油泵整机的正常工作。该联轴器具有以下特点:传递转矩大,在相同转矩时回转直径大多数比齿式联轴器小,体积小,质量轻,可部分代替齿式联轴器。

YCB不锈钢圆弧齿轮泵技术参数

型号

流量
Q
转速
n
r/min
排出压力
p
Mpa
必需汽
蚀余量
r
m
效率
η
%
电动机
m3/h频率
Hz
功率KW型号
YCB0.6-0.60.69100.65.532500.75Y90S-6
1.01390500.75Y80L2-4
0.71130600.75Y90S-6
1.21710600.75Y80L2-4
YCB0.6-1.60.69101.67.070501.1Y90L-6
1.01400501.5Y90L-4
0.71130601.1Y90L-6
1.21710601.1Y90S-4
YCB1.6-0.61.69100.65.542500.75Y90S-6
2.51400501.1Y90S-4
1.91130601.1Y90L-6
3.01710601.5Y90L-4
YCB1.6-1.61.69401.67.071502.2Y112M-6
2.51440504Y112M-4
1.91150602.2Y112M-6
3.01750604Y112M-4
YCB3.3-0.63.39400.65.060501.5Y100L-6
5.01420502.2Y100L1-4
4.01150601.5Y100L-6
6.01730602.2Y100L1-4
YCB3.3-1.63.39601.67.072505.5Y132M2-6
5.01440507.5Y132M-4
4.01170604Y132M1-6
6.01750607.5Y132M-4
YCB4-0.64.09400.65.060501.5Y100L-6
6.01420502.2Y100L1-4
4.81150602.2Y112M-6
7.21730603Y100L2-4
YCB4-1.64.09601.67.072505.5Y132M2-6
6.01440507.5Y132M-4
4.81170605.5Y132M-6
7.21750607.5Y132M-4
YCB8-0.68.09600.65.061503Y132S-6
12.01440505.5Y132S-4
9.61170604Y132M1-6
14.41750605.5Y132S-4
YCB8-1.68.09701.67.0755011Y160L-6
12.014605015Y160L-4
9.611706011Y160L-6
14.417606015Y160L-4
YCB10-0.610.09600.65.062504Y132M1-6
15.01440505.5Y132S-4
12.01170605.5Y132M2-6
18.01750607.5Y132M-4
YCB10-1.610.09701.67.0765011Y160L-6
15.014705015Y160L-4
12.011706011Y160L-6
18.017706018.5Y160L-4
YCB20-0.620.09700.65.068507.5Y160M-6
24.01170607.5Y160M-6
YCB25-0.625.09700.65.5695011Y160L-6
30.011706011Y160L-6
YCB30-0.630.09700.65.5705011Y160L-6
36.011706011Y160L-6
YCB40-0.640.09700.65.5725015Y180L-6
48.011806015Y180L-6
YCB50-0.650.09700.65.5725022Y200L2-6
60.011806022Y200L2-6
